品牌：VISIONKING视界王

型号：SCH 6X25

物镜直径： 25mm

出瞳直径： 4.16mm

出瞳距离：12mm

膜 系： 多层复合镀膜

棱镜类型：屋脊棱镜

调焦系统： 单目调焦

1000米视野/122米

2、激光类

激光类型： 1 类（人眼安全）

测程范围： 10 ～ 600m

距离精度： 通常状态± 1m /yad

扫描模式： 有

单位转换： 米制 / 码制

目标反射等级指示： 有

3 、其它 电池种类： CR2 型 3V

电池欠压指示： 有

显示器： 透过式液晶显示器





SCC6X25激光测距仪使用说明书



目    录

1   用途·············································1

2   主要性能及技术规格·······························2

3   镜内符号及功能···································2

4   测距操作·········································3

5   使用注意事项·····································4

6   附件·············································4



1  用途

SCC6X25激光测距仪是一种高级的激光测距系统，可以快速提供精确测量

的距离。其独特的光学性能可以在任何情况下提供清晰的图像。该激光测距

仪用的是最新的数字电路设计和光学系统，同时，在镜片质量和价格上是其

他任何产品都无法超越的。

该测距仪具备高档望远镜和激光测距双重功能。具有测距时间快、距离

显示直观、测距精度高，耗电省，不使用时自动断电等特点。该仪器体积小、

外形美、重量轻，便于携带；机内使用一节3V电池，更换方便。

该测距仪广泛用于高尔夫球、打猎等体育、野外活动的距离测量；也广

泛用于电杆、桥梁和建筑工地的距离测量；还可用于一般的地形测量、仓储

测量等。

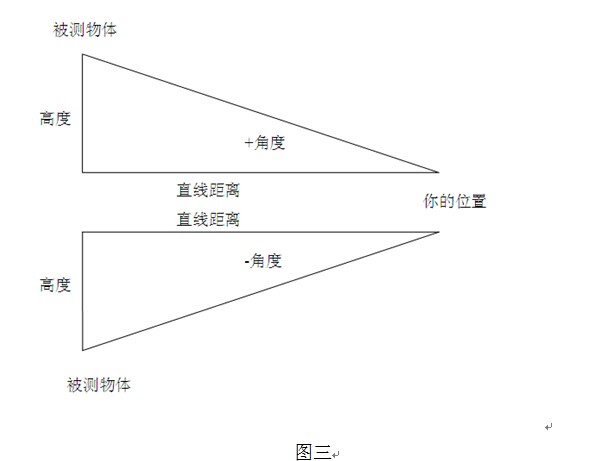

同时，该测距仪还能测量物体的斜线距离(点到点距离)、直线距离、目标与测试点的高度、目标与测试点的俯仰角，极大地方便您的户外工作

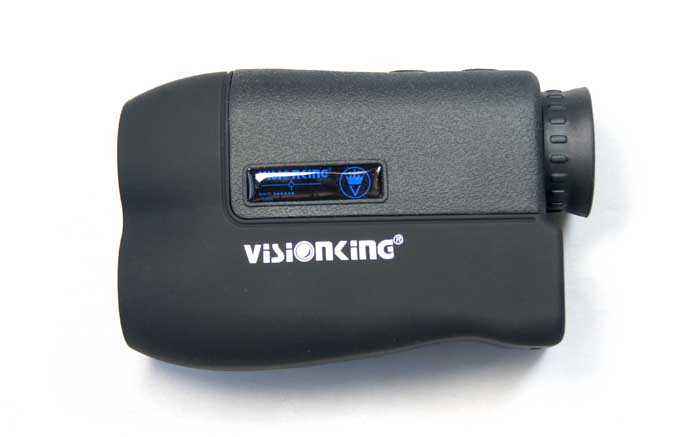

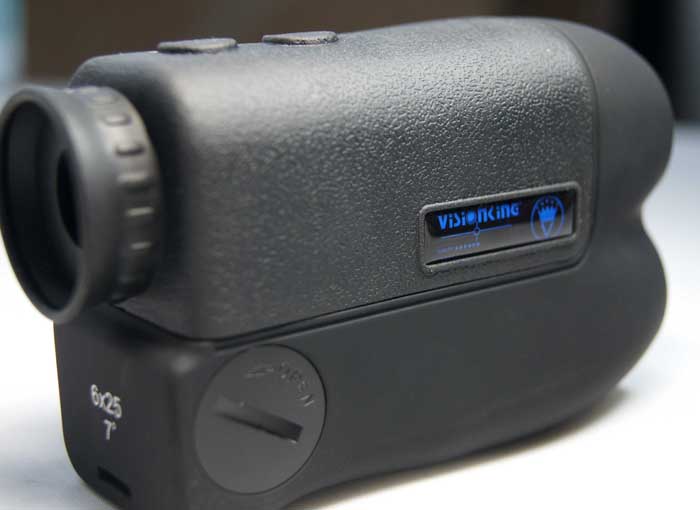

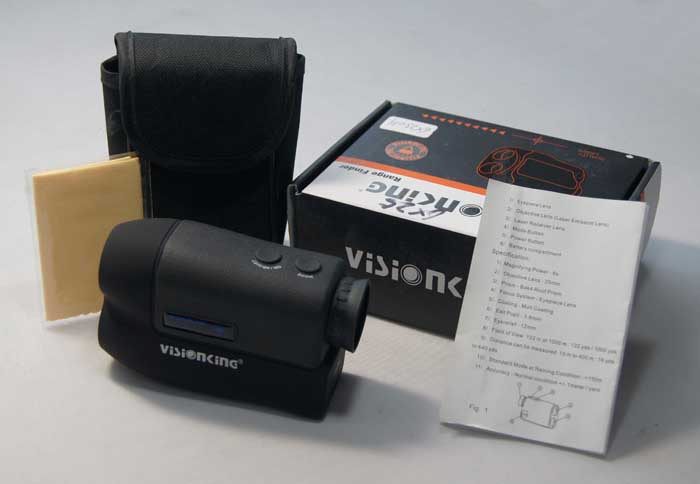

测距仪的外型见图一。

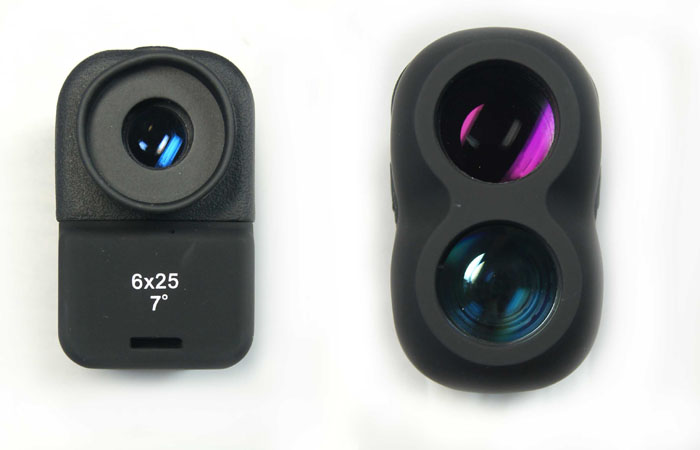

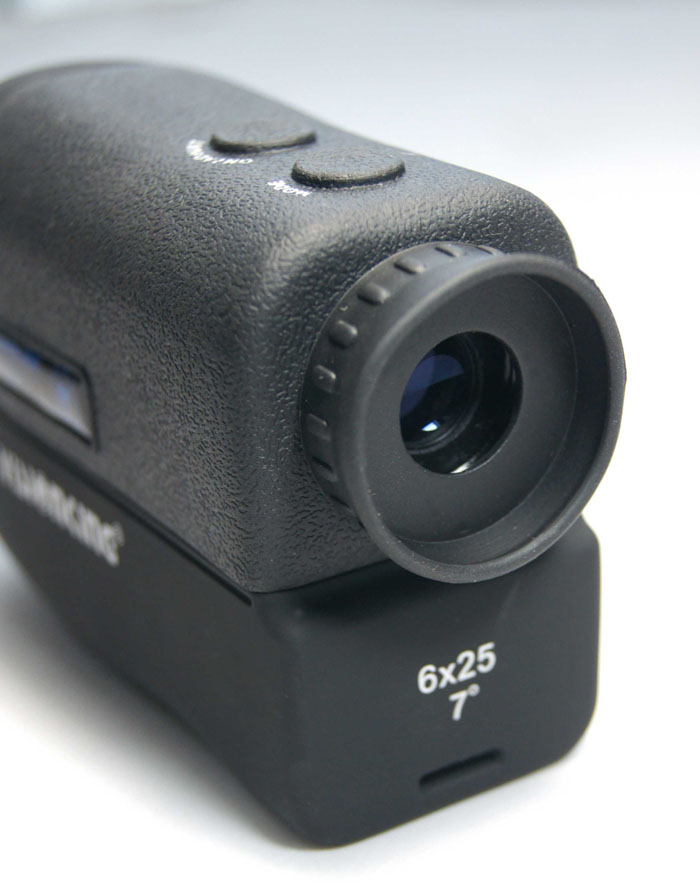

1 — 望远镜目镜（境内距离显示）

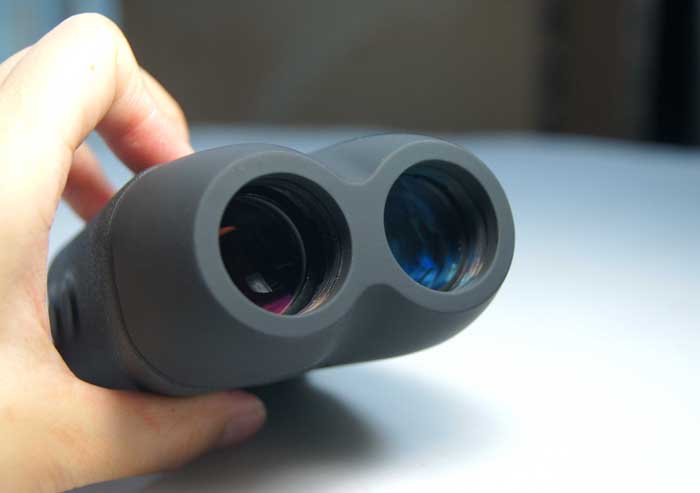

2 — 望远镜物镜（激光发射物镜）

3 — 激光接收物镜

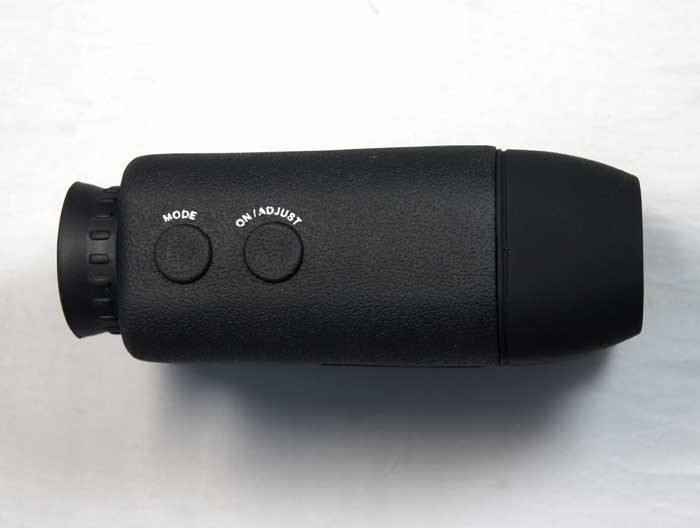

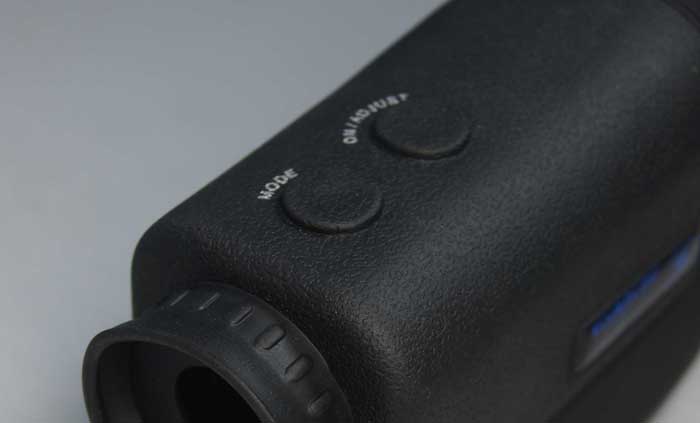

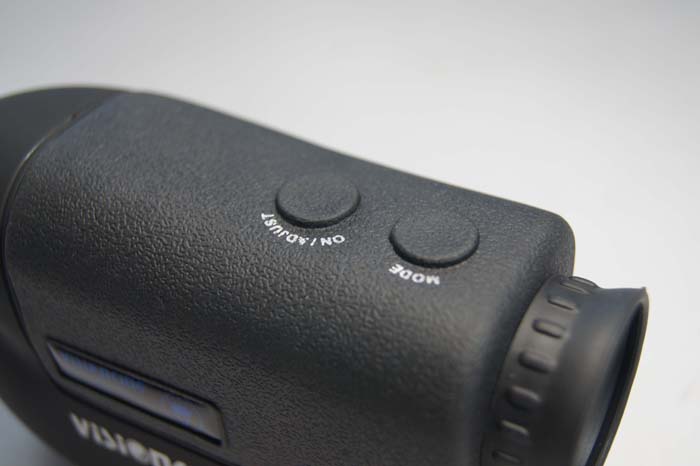

4 — 模式按钮

5 — 触发按钮

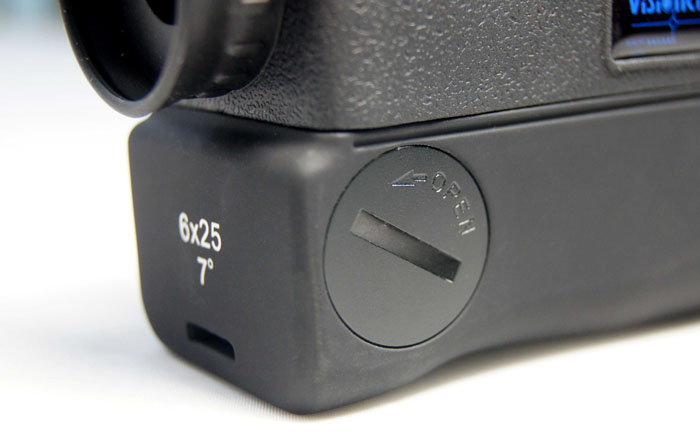

6 — 电池盖





2  主要性能

2.1 测距范围：5~400m或5~600m；或5~800m

2.2 测距方式：半导体激光测距(对人眼无害)；

2.3 测距误差范围：±1m±0.1%；

2.4 角度测量范围：±90°

2.5 测距误差角度：±1°；角度分辨率：0.5°

2.6 测距显示方式：视野内LCD显示；

2.7 有效物镜口径：25mm；

2.8 膜系：多层镀膜；

2.9 出瞳直径: 3.8mm；

2.10 出瞳距离: 12mm；

2.11 对焦方式:目镜调焦；

2.12 望远镜倍率：6^X；

2.13 在1000m之视野：122m(视场7°)；

2.14 测距模式：直线距离、高度、角度，无显示为标准模式；

2.15 电源：3V（不包含） ；

2.16 外形尺寸：40X99X68mm；

2.17 重量：180g；

2.18 防水性：不防水。



3  境内符号及功能

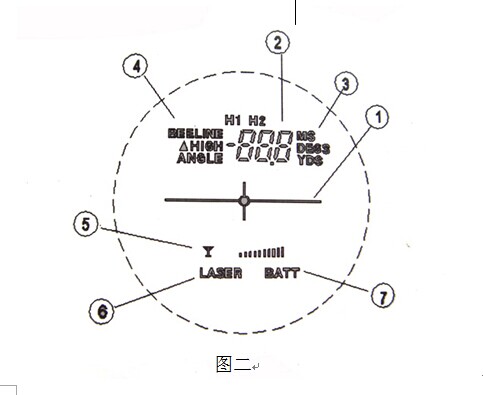

3.1 测距仪镜内测距符号见图二。



3.2 瞄准标记:在视场中心，用“   ”表示，测距时用中心圆瞄准目标。

3.3 距离显示：在视场正上方，四位数；测距前显示：“- - - -”。

3.4 距离单位：在视场右上方，用“METERS”（米）或“YARDS”（码）表示。

3.5 测距模式：视场左上方，有四种状态：

（1）无字母显示-点到点距离；

（2）“BEELINE”- 直线距离；

（3）“HIGH”- 高度；

（4）“ANGLE”- 水平角度





3.6 测距质量：在视场正下方，用“QUALITY                  ”  表示，

“   ”个数多，表示回波强，一般显示6个，即可显示距离，若不足6个，

表示回波弱，不能显示距离。

3.7 激光发射：在视场左下方，用“LASER”表示，发射激光时，“LASER”

闪烁。

3.8 电池欠压：在视场右下方，当显示“BATT”时，表示电池电压不足，须

更换。



4  测量操作

4.1  调节测距仪目镜视度，使视场内的物体清晰。

4.2  点动“触发”按钮，镜内显示“     ”，将中心圆对准待测目标，“模

式”一般置于标准状态，再次持续按下“触发”按钮3秒钟左右，目标距离

显示，若不使用15秒后自动关机。

4.3  为了可靠地测回目标，第二次按下“触发”按钮时，可持续3秒以上，

直至目标距离显示，按下时间也不能太长，否则会显示噪声产生的小数。若

3秒以后仍无距离显示,说明目标回波质量差，此时显示“---”。

4.4  持续测量模式（除了高度测量模式不同，测量参数由测量的模式决定）。当你持续按测量不松开，移动测距仪时，可以看到测量的数据会随着被测物体而变化。

4.5  要进行距离单位转换时，需按下“模式”按钮3秒以上。

4.6  对于大多数物体，最大测量距离变化很大，这主要是根据目标物体的反射性能、气候条件等其他因素决定。一般来说，目标表面光滑、亮色、面积大，光束与目标表面垂直，天气晴朗的情况下测的距离远；目标表面粗糙、暗色、面积小，光束与目标表面倾斜，雾天的情况下测的距离近。虽然该设备可以穿透任何玻璃，但通过玻璃进行测量仍将影响测量结果。

4.7  高度测量/角度测量/直线测量：开机以后，按MODEL 按钮，按3.5所示选择好模式测量即可



5  使用注意事项

5.1  不要私自拆开测距仪，以免有可能对你造成伤害或对该仪器造成损坏。
