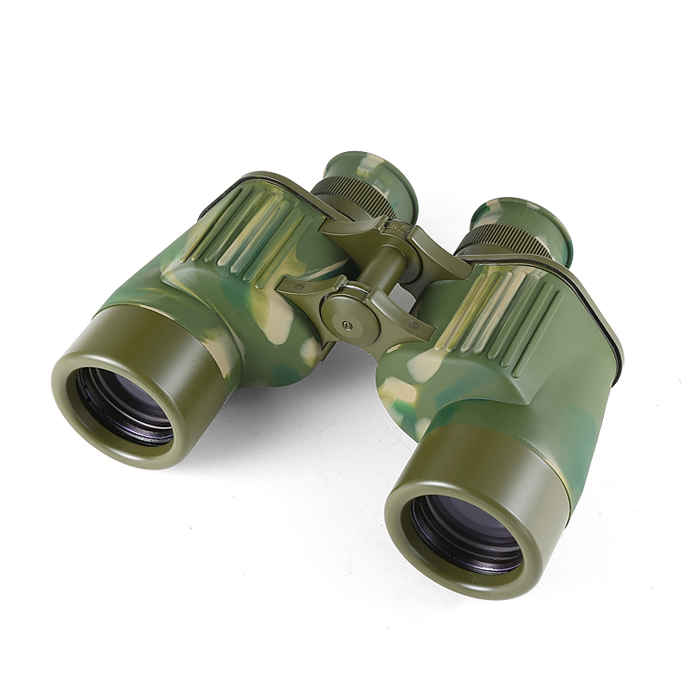

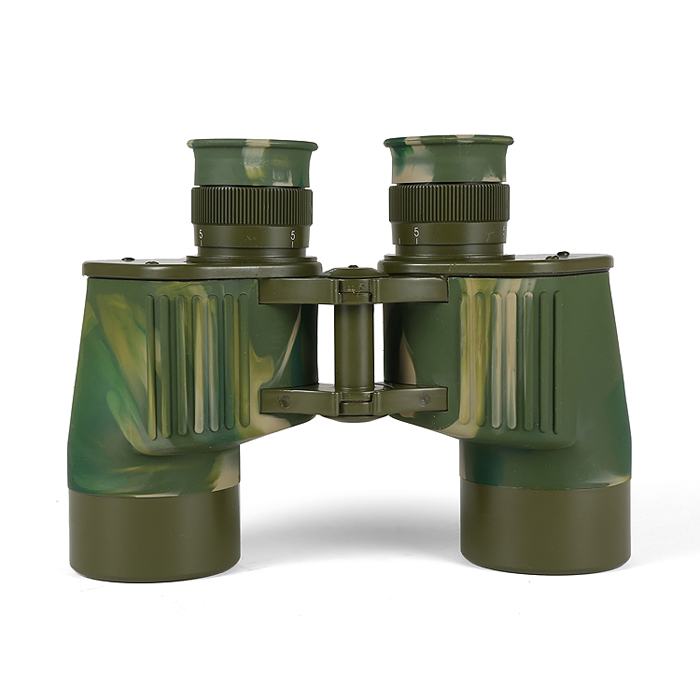

Y/GG95-7型望远镜YGG95-7X40 95式双筒望远镜(迷彩)
产品介绍:


主要技术参数:
规 格:YGG7X40
执行标准:GJB
放 大 率: 7×
视 场: 8°
出瞳直径: 5.7毫米
出瞳距离: 22.2毫米
视度调节范围: ±5屈光度
目距调节范围: 56~72毫米
分 辨 率: ≤7″
镜内分划: 方向分划左右各0-50 格值0-05
高低分划:±0-50 格值0-05
测距范围:400~2000 m

五项试验检测指标
震动: 5~55~5Hz
冲击: 20 g
浸水: 1.5m,1h,防水
高温: +55℃
低温: -43℃

外形尺寸: 189×69×140(毫米)
重 量:望远镜重量不大于1公斤,全套重量不大于1.5 公斤。

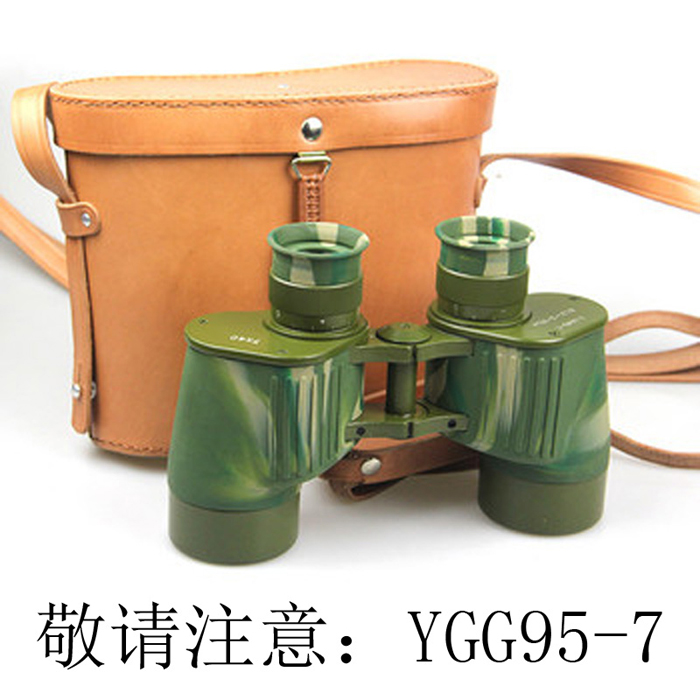

全套组成:
7倍望远镜(带十字和V型测距) 1个
毛刷 1把
镜盒 1个
擦布160×160毫米 1块
带颈带的目镜盖 1个
使用维护说明书 1份
带框滤光镜 2件
合格证 1份



产品历史和细节:

95式军用望远镜是我国军队最新装备的望远镜,它的各项技术指标比以往的产品都有了较大提高,1997年香港驻军装备的就是这种望远镜。

  95式军用望远镜在定型前,有7×40(放大倍率为7倍,物镜直径为40mm)和7×50两种型号供军方选择,最终军方选定了7×40型。它是一种带分划板的高密封双目望远镜,具有视场清晰、亮度高、像质优良、景像颜色逼真、适应范围广等特点。主要用于侦察敌情、地形,搜索目标,观察射击效果及战场情况,并可利用镜内的分划概略测量目标的方向角、高低角和距离。其主要技术指标已达到或超过国外同类产品,能在各种恶劣环境条件下使用,因此,被广泛应用在军事、公安、交通、运输、林业、航空、电力、勘探等领域。

  这种望远镜沿用了传统的金属壳体,较重的壳体对获得稳定的观察图像起到了很好的辅助作用,同时也使其具有较好的防震、防撞性能。采用左右独立的两支光学系统,需要分别调整视度分划手轮(转动目镜),直至清晰地看到远方目标。在右支光学系统中装有分划板,这种分划板除了传统的十字密位,新增加了利用视距曲线测距的功能,可以快速读出2m左右高度的物体与观察者之间的距离。在战场上,这对争取反应时间有很重要的实际意义。



  图1 右目镜中的分划板

  淡蓝色的物镜、目镜镜片显示了它卓越的品质。该军用望远镜的最大优势在于,在设计之初,就瞄准了当时世界上最高水平的制镜工艺,采用了高科技镜片涂层技术——MC涂层。MC涂层镜片可以让使用者在各种光线下观察到比肉眼看到的清晰得多的目标效果,同时可减少有害的紫外线,使眼睛感到凉爽和舒适。

  95式军用望远镜还采用了黄色滤光镜,这是一种在雾天、雪天、烟雾或强烈阳光下即插即用的滤光目镜,使用起来非常方便。镜内充满了氮气,镜片间以氮气相隔,使望远镜具有很好的防雾、防霉性能,可以适应-43℃~55℃的温度变化,同时它也具有很好的防水性能。

  该望远镜的另一显著特点就是,能有效保护使用者的眼睛,不受探测设备发出的激光所伤害。

主要技术指标

放大倍率 7×

视场 8°

出瞳直径 5.71mm

出瞳距离 22.2mm

视度调节范围 ±5屈光度

目距调节范围 56~72mm

分辨率≤7″

外形尺寸 (189~199)mm×69mm× (140~147)mm

望远镜质量 ≤1.0kg

全套质量 ≤1.8kg
